Teleskopická sedlovka CrankBrothers Highline 7, 31.6mm
Detailní popis produktu

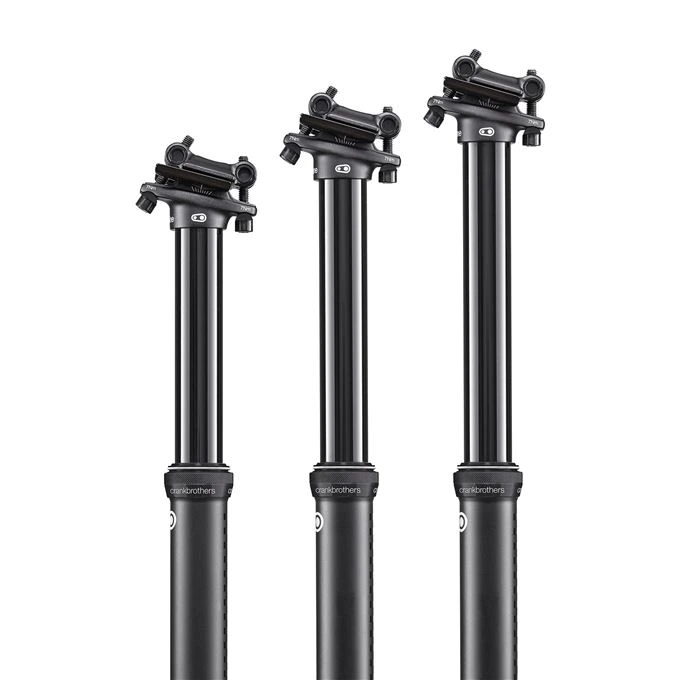

Crankbrothers Highline 7, 31,6 mm – osvědčená teleskopická sedlovka pro trail i enduro
Highline 7 je nejoblíbenější teleskopická sedlovka Crankbrothers a pověst si získala hlavně spolehlivostí. Kombinuje uzavřenou hydraulickou patronu s plovoucím pístem (IFP), těsnění Trelleborg, kluzná pouzdra a vodicí klíny Igus LL a lanko s bowdenem Jagwire. Tělo je CNC obráběné z hliníku 7075-T6.
Díky přepracovanému uchycení lanka je sedlovka kratší a i delší zdvih se tak vejde do menších rámů. Dvoušroubová hlava Quick-Connect umožňuje rychlé upnutí a nastavení sedla. Ovládací páčka není součástí balení.
Uzavřená hydraulická patrona
Patrona IFP je samostatná a uzavřená – chod sedlovky je plynulý a stálý a servis jednoduchý.
Kratší celková délka
Uchycení lanka na spodku sedlovky zkracuje její délku, takže se vejde i do rámů s omezenou hloubkou zasunutí.
Quick-Connect
Rychlospojka lanka a dvoušroubová hlava Quick-Connect zjednoduší montáž sedlovky i sedla.

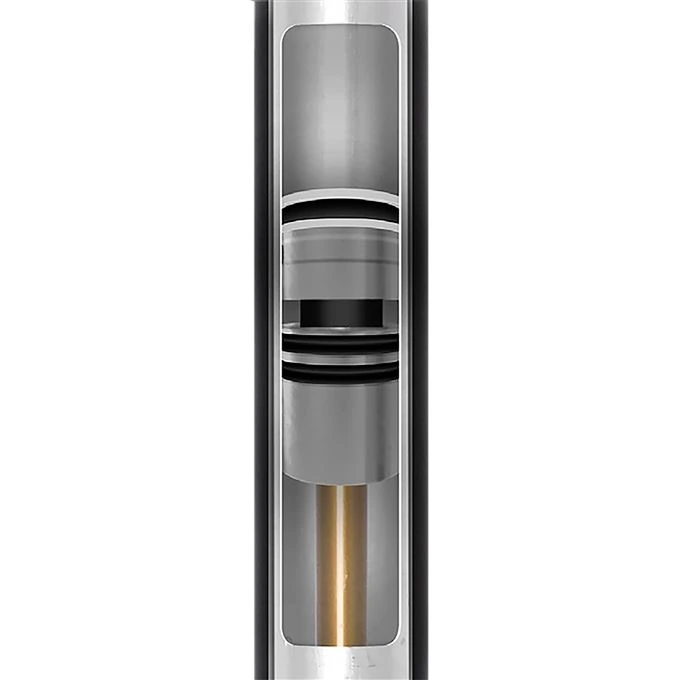

Co je uvnitř
Srdcem sedlovky je uzavřená hydraulická patrona, která odděluje olej od vzduchu plovoucím pístem. Sedlovka tak drží pozici v jakékoli výšce a nepropadá se. Těsnění Trelleborg a kluzná pouzdra Igus LL, která nepotřebují mazání olejem, chrání vnitřek před prachem a vodou.
Rozměry a hmotnost (31,6 mm)
| Zdvih | Nejnižší výška sedla nad rámem | Nejvyšší výška sedla nad rámem | Celková délka | Max. zasunutí do rámu | Hmotnost |
|---|---|---|---|---|---|
| 100 | 147 | 240 | 367 | 217 | 490 |
| 125 | 172 | 287 | 414 | 242 | 532 |
| 150 | 197 | 338 | 465 | 268 | 572 |
| 170 | 217 | 377 | 504 | 287 | 604 |
| Rozměry v mm, hmotnost v g (podle výrobce). Nejnižší výška = sedlovka zasunutá až po límec a plně vysunutá; nejvyšší výška = při minimálním zasunutí 100 mm. Výška se měří od horní hrany objímky rámu ke středu sedlových ližin. | |||||
Jak vybrat správný zdvih a délku sedlovky
1. Průměr. Průměr sedlovky musí přesně odpovídat rámu – najdete ho vyražený na původní sedlovce nebo v technických údajích kola (27,2 / 30,9 / 31,6 / 34,9 mm).
2. Výška posedu. Nastavte sedlo do výšky, ve které šlapete, a změřte vzdálenost od horní hrany objímky rámu ke středu sedlových ližin.
3. Hloubka zasunutí. Zjistěte, jak hluboko se sedlovka vejde do rámu: zasuňte dlouhou klasickou sedlovku až na doraz, u objímky ji označte a změřte zasunutou část. Omezit ji může ohyb sedlové trubky, svár nebo čep zadní stavby.
4. Porovnejte s tabulkou. Sedlovka se vám vejde, pokud je její nejnižší výška sedla nad rámem menší nebo rovna vaší výšce posedu a zároveň celková délka minus výška posedu nepřesáhne hloubku zasunutí. Vyberte nejdelší zdvih, který obě podmínky splní, a nechte si pár milimetrů rezervu – třeba pro jiné sedlo.
Příklad: Highline 7 se zdvihem 170 mm má nejnižší výšku 217 mm a celkovou délku 504 mm. Při výšce posedu 230 mm potřebujete, aby se do rámu vešlo alespoň 504 − 230 = 274 mm sedlovky.
Montáž teleskopické sedlovky Crankbrothers
Montáž a nastavení
Sedlovky Highline jsou určené pro rámy s vnitřním vedením lanka. Ovládací páčka není součástí balení – najdete ji v kategorii teleskopické sedlovky a páčky. Bowden veďte od páčky rámem do sedlové trubky v plynulém oblouku bez ostrých ohybů a délku zkontrolujte při plně vytočených řídítkách.
Lanko zacvakněte do rychlospojky na spodku sedlovky, sedlovku zasuňte do rámu a zároveň vytahujte vůli lanka u páčky. Na páčce nejdřív úplně zašroubujte stavěcí šroub, lanko napněte a zajistěte šroubkem (imbus 2 mm, 1 Nm). Nakonec stavěcím šroubem dolaďte napětí tak, aby páčka neměla vůli a sedlovka se sama nespouštěla.
Nikdy nevytahujte sedlovku nad rysku minimálního zasunutí (100 mm) a neupínejte ji do čelistí montážního stojanu.
Péče a servis
Po každé jízdě otřete sedlovku čistým hadříkem, jen s vodou nebo jemným mýdlem, nikdy rozpouštědlem. Zkontrolujte, že je límec sedlovky dotažený rukou a hlava nemá vůli.
Podle výrobce promažte kluzné části tukem na odpružení (nikdy olejem) po každých 150–175 hodinách jízdy, u karbonové Highline 11 po 100–150 hodinách. Zhruba po 450 hodinách je vhodný celkový servis.
Doplňkové parametry
| Kategorie: | Teleskopické sedlovky a páčky |
|---|---|
| Průměr sedlovky: | 31.6 mm |
| Materiál: | Hliník 7075-T6 |
| Patrona: | Uzavřená hydraulická (IFP) |
| Vedení lanka: | Vnitřní |
| Minimální zasunutí: | 100 mm |
| Výška hlavy nad límcem (stack): | 47 mm |
| Utahovací moment sedlového zámku: | 7 Nm |
| Ovládací páčka: | Není součástí balení |
| Hmotnost: | 490–604 g podle zdvihu |
