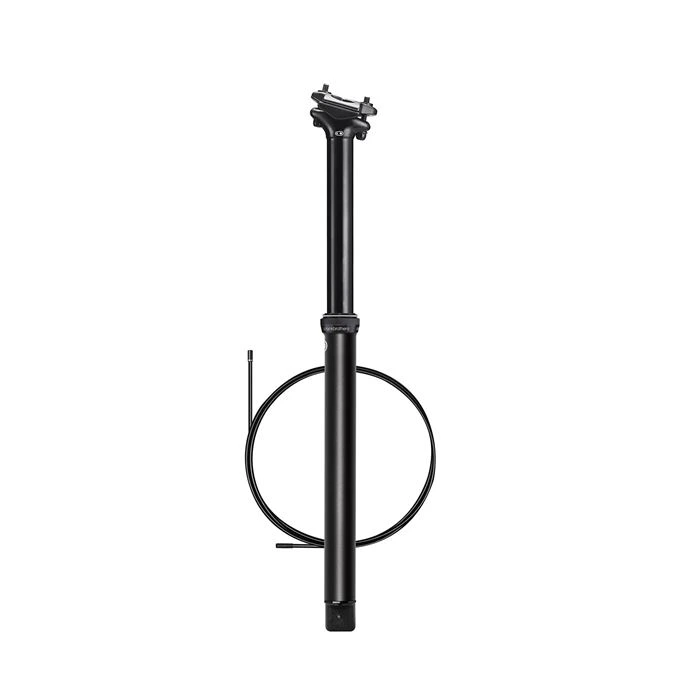

Highline 3 přináší osvědčenou konstrukci sedlovek Crankbrothers v dostupnějším provedení. Používá stejná prémiová těsnění Trelleborg, kluzná pouzdra Igus LL a lanko s bowdenem Jagwire jako dražší Highline 7. Tato verze má průměr 30,9 mm.

Plynulý chod zajišťuje samostatná hydraulická patrona. Lanko se vede uvnitř rámu a připojuje rychlospojkou na spodku sedlovky, sedlo se upíná klasickou dvoušroubovou hlavou. Ovládací páčka není součástí balení.

🛡️

Prémiová těsnění

Těsnění Trelleborg a kluzná pouzdra Igus LL – stejná jako u vyšších modelů Highline – drží sedlovku v chodu i v blátě.

💧

Hydraulická patrona

Samostatná hydraulická patrona zajišťuje plynulý pohyb sedla nahoru i dolů.

🔧

Snadná montáž

Vnitřní vedení lanka s rychlospojkou na spodku sedlovky usnadňuje instalaci do rámu.

Rozměry a hmotnost

Zdvih	Nejnižší výška sedla nad rámem	Nejvyšší výška sedla nad rámem	Celková délka	Max. zasunutí do rámu	Hmotnost 30,9 / 31,6 / 34,9
125	172	290	417	245	525 / 545 / 645
150	195	338	465	270	565 / 587 / 699
170	216	374	501	285	586 / 609 / 735
200	245	442	569	319	– / 686 / –
Rozměry v mm, hmotnost v g (podle výrobce). Nejnižší výška = sedlovka zasunutá až po límec a plně vysunutá; nejvyšší výška = při minimálním zasunutí 100 mm. Výška se měří od horní hrany objímky rámu ke středu sedlových ližin. Zdvih 200 mm se vyrábí jen v průměru 31,6 mm.

Jak vybrat správný zdvih a délku sedlovky

1. Průměr. Průměr sedlovky musí přesně odpovídat rámu – najdete ho vyražený na původní sedlovce nebo v technických údajích kola (27,2 / 30,9 / 31,6 / 34,9 mm).

2. Výška posedu. Nastavte sedlo do výšky, ve které šlapete, a změřte vzdálenost od horní hrany objímky rámu ke středu sedlových ližin.

3. Hloubka zasunutí. Zjistěte, jak hluboko se sedlovka vejde do rámu: zasuňte dlouhou klasickou sedlovku až na doraz, u objímky ji označte a změřte zasunutou část. Omezit ji může ohyb sedlové trubky, svár nebo čep zadní stavby.

4. Porovnejte s tabulkou. Sedlovka se vám vejde, pokud je její nejnižší výška sedla nad rámem menší nebo rovna vaší výšce posedu a zároveň celková délka minus výška posedu nepřesáhne hloubku zasunutí. Vyberte nejdelší zdvih, který obě podmínky splní, a nechte si pár milimetrů rezervu – třeba pro jiné sedlo.

Příklad: Highline 7 se zdvihem 170 mm má nejnižší výšku 217 mm a celkovou délku 504 mm. Při výšce posedu 230 mm potřebujete, aby se do rámu vešlo alespoň 504 − 230 = 274 mm sedlovky.

Montáž teleskopické sedlovky Crankbrothers

Montáž a nastavení

Sedlovky Highline jsou určené pro rámy s vnitřním vedením lanka. Ovládací páčka není součástí balení – najdete ji v kategorii teleskopické sedlovky a páčky. Bowden veďte od páčky rámem do sedlové trubky v plynulém oblouku bez ostrých ohybů a délku zkontrolujte při plně vytočených řídítkách.

Lanko zacvakněte do rychlospojky na spodku sedlovky, sedlovku zasuňte do rámu a zároveň vytahujte vůli lanka u páčky. Na páčce nejdřív úplně zašroubujte stavěcí šroub, lanko napněte a zajistěte šroubkem (imbus 2 mm, 1 Nm). Nakonec stavěcím šroubem dolaďte napětí tak, aby páčka neměla vůli a sedlovka se sama nespouštěla.

Nikdy nevytahujte sedlovku nad rysku minimálního zasunutí (100 mm) a neupínejte ji do čelistí montážního stojanu.

Péče a servis

Po každé jízdě otřete sedlovku čistým hadříkem, jen s vodou nebo jemným mýdlem, nikdy rozpouštědlem. Zkontrolujte, že je límec sedlovky dotažený rukou a hlava nemá vůli.

Podle výrobce promažte kluzné části tukem na odpružení (nikdy olejem) po každých 150–175 hodinách jízdy, u karbonové Highline 11 po 100–150 hodinách. Zhruba po 450 hodinách je vhodný celkový servis.

Doplňkové parametry

Kategorie:	Teleskopické sedlovky a páčky
Průměr sedlovky:	30.9 mm
Složení materiálu:	Hliník 7075-T6
Patrona:	Uzavřená hydraulická (IFP)
Vedení lanka:	Vnitřní
Minimální zasunutí:	100 mm
Výška hlavy nad límcem (stack):	47 mm
Utahovací moment sedlového zámku:	9 Nm
Ovládací páčka:	Není součástí balení
